Vòng bi chống quay ngược (Blackstop cam clutch)

One Way Complete Freewheels FB

Thông tin sản phẩm

GIỚI THIỆU

Đặc trưng

Toàn bộ Freewheels FB là những freewheels dạng xịt kín với các ổ bi. Chúng được cung cấp đầy dầu và sẵn sàng để lắp đặt. Freewheels FB được sử dụng như:

➧ Điểm dừng

➧ Ly hợp quá mức

➧ Lập chỉ mục tự do

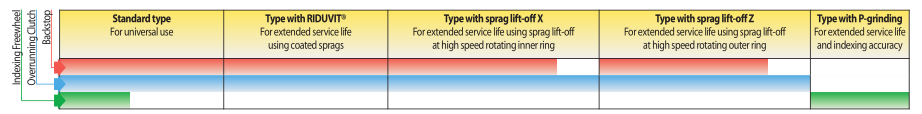

Ngoài loại tiêu chuẩn, bốn loại khác có sẵn để kéo dài tuổi thọ và độ chính xác của việc lập chỉ mục.

Mô-men xoắn danh định lên đến 160 000 Nm. Đường kính lên đến 300 mm. Nhiều lỗ khoan tiêu chuẩn có sẵn.

Ví dụ ứng dụng

Hai viên tự do hoàn chỉnh FB 82 SFT như bộ ly hợp hoạt động quá mức trong bộ truyền động của lực cắt cạnh trong một đoàn tàu cuộn dải rộng. Khi cắt các cạnh của dải, các con lăn cắt được dẫn động bởi bộ truyền động của lực cắt cắt cạnh. Bằng cách đó, hai viên ngọc tự do hoạt động trong hoạt động lái xe. Ngay sau khi dải kim loại tấm được kẹp bởi cặp con lăn tiếp theo, chúng sẽ kéo dải với tốc độ tăng lên và các vòng bên trong sẽ vượt qua bộ truyền động quay chậm hơn của máy cắt cắt mép. Bằng cách đó, các viên ngọc tự do hoạt động trong hoạt động quay vòng tự do. Các miếng dán RIDUVIT cho phép các viên ngọc tự do có tuổi thọ sử dụng miễn phí.

Gắn

Phần đính kèm của khách hàng nằm trên đường kính ngoài D và sau đó được bắt vít vào bề mặt. Dung sai của trục phải là ISO h6 hoặc j6 và dung sai của đường kính hoa tiêu D của phần đính kèm phải là ISO H7 hoặc J7.

Ví dụ để đặt hàng

Freewheel cỡ FB 72, loại có trục nâng Z

và 38 mm khoan:

FB 72 LZ, d = 38 mm

Khi đặt hàng freewheel size FB 340 và

FB440, vui lòng chỉ định di chuyển tự do-

niệm của vòng trong khi xem trong

hướng X:

Ngược chiều kim đồng hồ miễn phí hoặc

Theo chiều kim đồng hồ tự do







Freewheel Size

Type

Nominal t orque
MN
Nm

M
Inner ring freewheels/
overruns  min-1

ax. speed
Outer ring freewheels/
overruns min-1

Type

Nominal t orque
MN
Nm

Max. speed
Inner ring freewheels/
overruns min-1

Outer ring freewheels/
overruns min-1

Type

Nominal torque
MN
Nm

Sprag lift-off at inner ring speed min-1

Max. speed
Inner ring  freewheels/
overruns min-1

Outer ring drives min-1

Type

Nominal t orque
MN
Nm

Sprag lift-off at outer ring speed min-1

Max. speed
Outer ring freewheels/
overruns min-1

Inner ring drives min-1

Type

Nominal torque
MN
Nm

FB 24

CF

45

4 800

5 500

CFT

45

4 800

5 500





















CFP

19

 FB 29

CF

80

3 500

4 000

CFT

80

3 500

4 000





















CFP

31

FB 37

SF

200

2 500

2 600

SFT

200

2 500

2 600











CZ

110

850

3 000

340

SFP

120

FB 44

SF

320

1 900

2 200

SFT

320

1 900

2 200

DX

130

860

1 900

344

CZ

180

800

2 600

320

SFP

180

FB 57

SF

630

1 400

1 750

SFT

630

1 400

1 750

DX

460

750

1 400

300

LZ

430

1 400

2 100

560

SFP

310

FB72

SF

1 250

1 120

1 600

SFT

1 250

1 120

1 600

DX

720

700

1 150

280

LZ

760

1 220

1 800

488

SFP

630

FB82

SF

1 800

1 025

1 450

SFT

1 800

1 025

1 450

DX

1 000

670

1 050

268

SFZ

1 700

1 450

1 600

580

SFP

750

FB 107

SF

2 500

880

1 250

SFT

2 500

880

1 250

DX

1 500

610

900

244

SFZ

2 500

1 300

1 350

520

SFP

1 250

FB 127

SF

5 000

800

1 150

SFT

5 000

800

1 150

SX

3 400

380

800

152

SFZ

5 000

1 200

1 200

480

SFP

3 100

FB 140

SF

10 000

750

1 100

SFT

10 000

750

1 100

SX

7 500

320

750

128

SFZ

10 000

950

1 150

380

SFP

6 300

FB 200

SF

20 000

630

900

SFT

20 000

630

900

SX

23 000

240

630

96

SFZ

20 000

680

900

272

SFP

12 500

FB 270

SF

40 000

510

750

SFT

40 000

510

750

UX

40 000

210

510

84

SFZ

37 500

600

750

240

SFP

25 000

FB 340

SF

80 000

460

630

SFT

80 000

460

630

























FB 440

SF

160 000

400

550

SFT

160 000

400

550

























The maximum transmissible torque is 2 times the specified nominal torque. See page 14 for determination of selection torque.

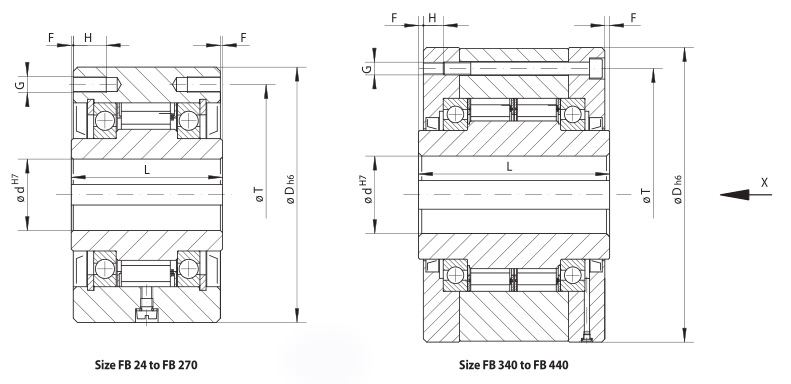

Freewheel Size

mm

mm

Bo
Standard mm

red
mm

mm

max. mm

D mm

F
mm

G**

H mm



L
mm

T
mm

Z**



Weight kg

FB24

12

14*







14*

62

1,0

M 5



8

50

51



3

0,9

FB 29

15

17*







17*

68

1,0

M 5



8

52

56



3

1,1

FB37

14

16

18

20

22*

22*

75

0,5

M 6



10

48

65



4

1,3

FB44

20

22

25*





25*

90

0,5

M 6



10

50

75



6

1,9

FB57

25

28

30

32*



32*

100

0,5

M 8



12

65

88



6

2,8

FB72

35

38

40

42*



42*

125

1,0

M 8



12

74

108



12

5,0

FB82

35

40

45

50*



50*

135

2,0

M 10



16

75

115



12

5,8

FB107

50

55

60

65*



65*

170

2,5

M 10



16

90

150



10

11,0

FB127

50

60

70

75*



75*

200

3,0

M 12



18

112

180



12

19,0

FB140

65

75

80

90



95*

250

5,0

M 16



25

150

225



12

42,0

FB200

110

120







120

300

5,0

M 16



25

160

270



16

62,0

FB270

140









150

400

6,0

M 20



30

212

360



18

150,0

FB340

180









240

500

7,5

M 20



35

265

450



24

275,0

FB440

220









300

630

7,5

M 30



40

315

560



24

510,0

Keyway according to DIN 6885, page 1 • Tolerance of keyway width JS10.

* Keyway according to DIN 6885, page 3 • Tolerance of keyway width JS10.

** Z = Number of tapped holes G on pitch circle T.
